無氣噴涂施工質(zhì)量優(yōu)異

由于施工成本低，易于操作，施工人員通常更愿意使用無氣噴涂對環(huán)氧涂料施工。然而，超高固體分環(huán)氧涂料，黏度高，給施工帶來了困難(需要使用復(fù)雜而昂貴的多元噴涂設(shè)備)。

因此，本文意在研究高固體分LVE涂料(VS90%、 PVC25%)進(jìn)行無氣噴涂的可行性。如圖3所示，與BFDGE 涂料相比，LVE涂料表現(xiàn)出更好的噴涂性和外觀。由于BFDGE底漆的黏度高(2 070mPa•s)，霧化效率低，外觀較差。尚未發(fā)現(xiàn)一種無氣噴涂設(shè)備的噴頭尺寸與操作壓力的組合能形成一個(gè)適宜的噴涂扇形面，得到平滑、連續(xù)涂膜。

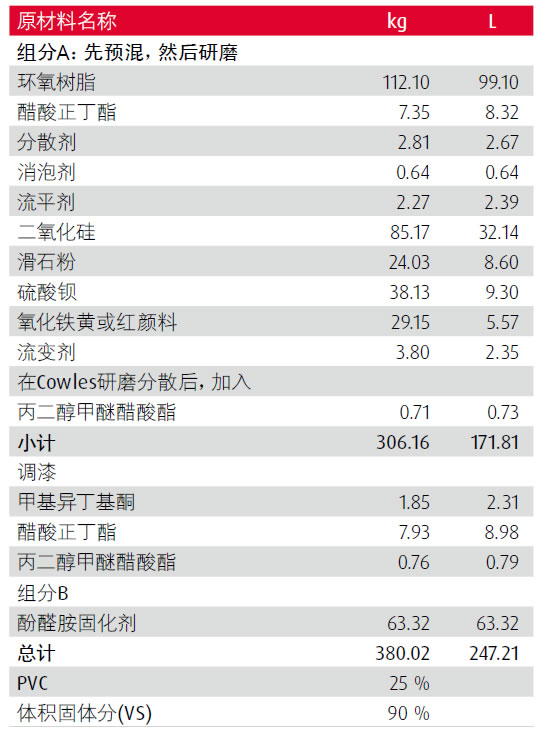

圖4 無氣噴涂試驗(yàn)的參考配方( VS9 0%、P VC 25%)

圖4 LVE(VS 90%、PVC 25%、酚醛胺 固化劑、無防腐顏料)噴涂涂料的防腐性能

相反，用LVE制備的底漆黏度較低(1258cP)，更適于噴涂施工，外觀極佳。用0.017 in的噴頭(“Graco417”) 壓力設(shè)置值為6，可以形成平滑、均勻的連續(xù)涂膜。圖4展示噴涂LVE板的防腐性能。在“Bonderite 1000”磷化處理的冷軋鋼板上直接以無氣噴涂的方式噴涂，單道涂層(膜厚約75 μm)，隨后進(jìn)行1 500 h的耐鹽霧試驗(yàn)。
