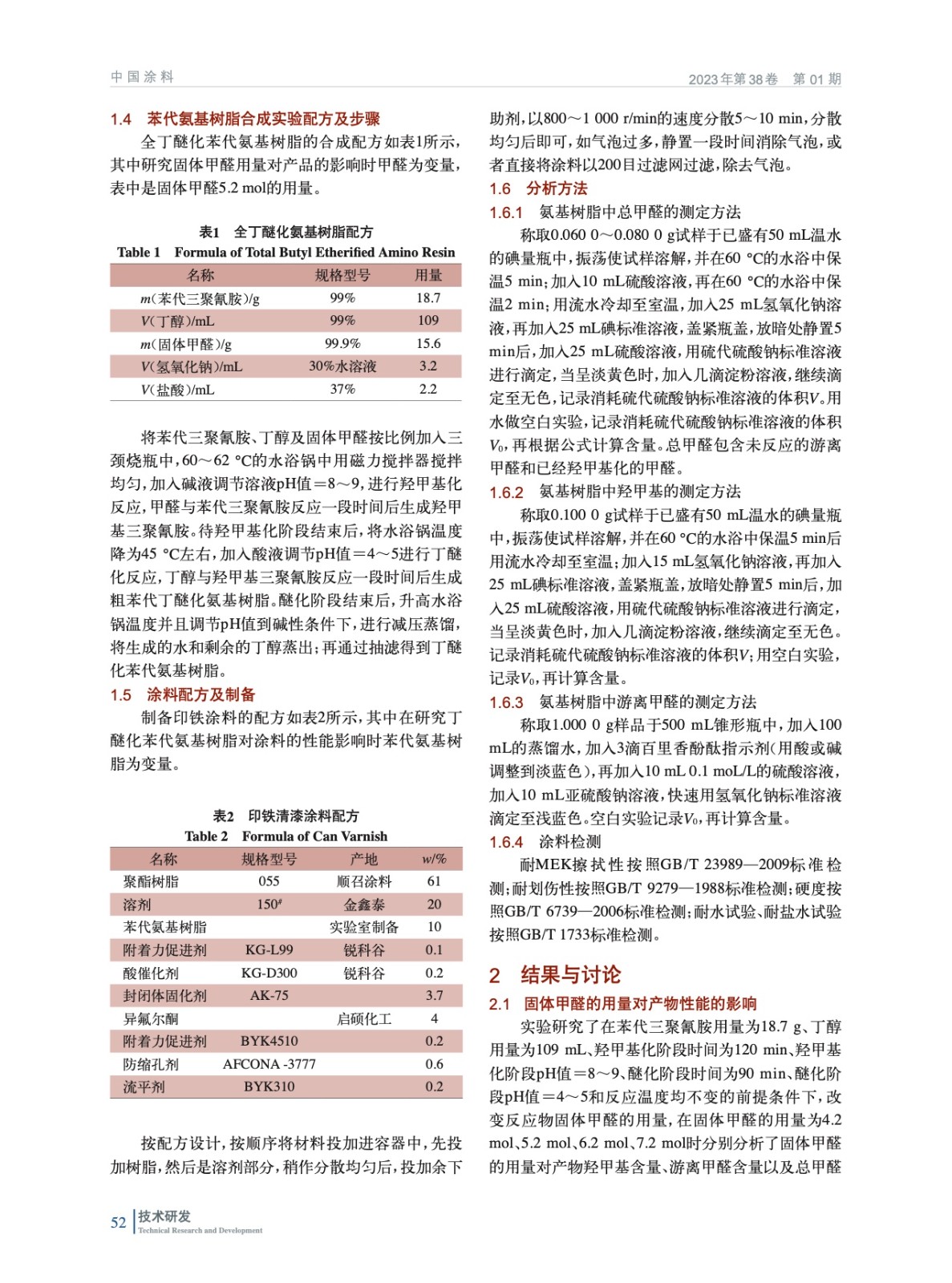

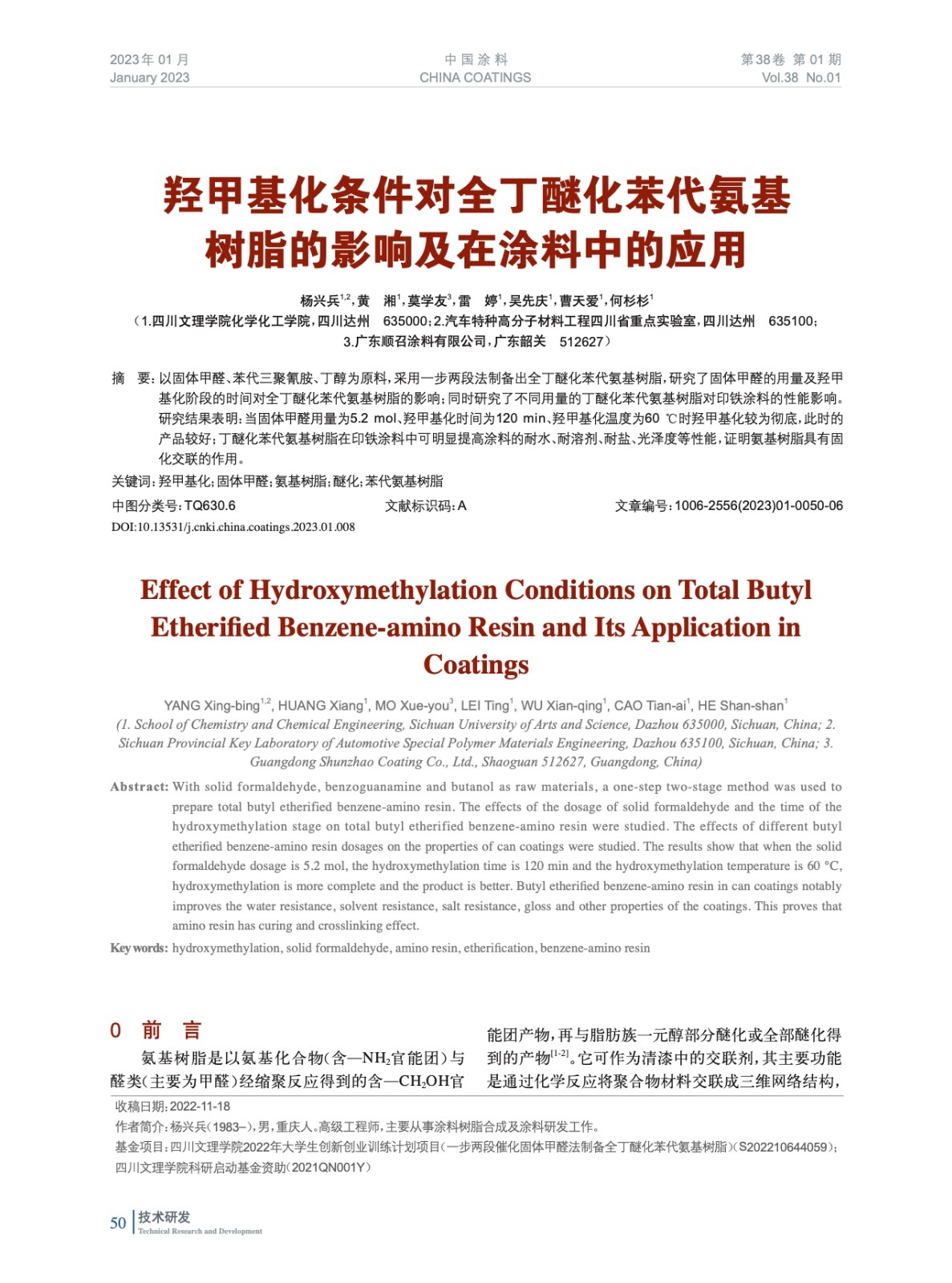

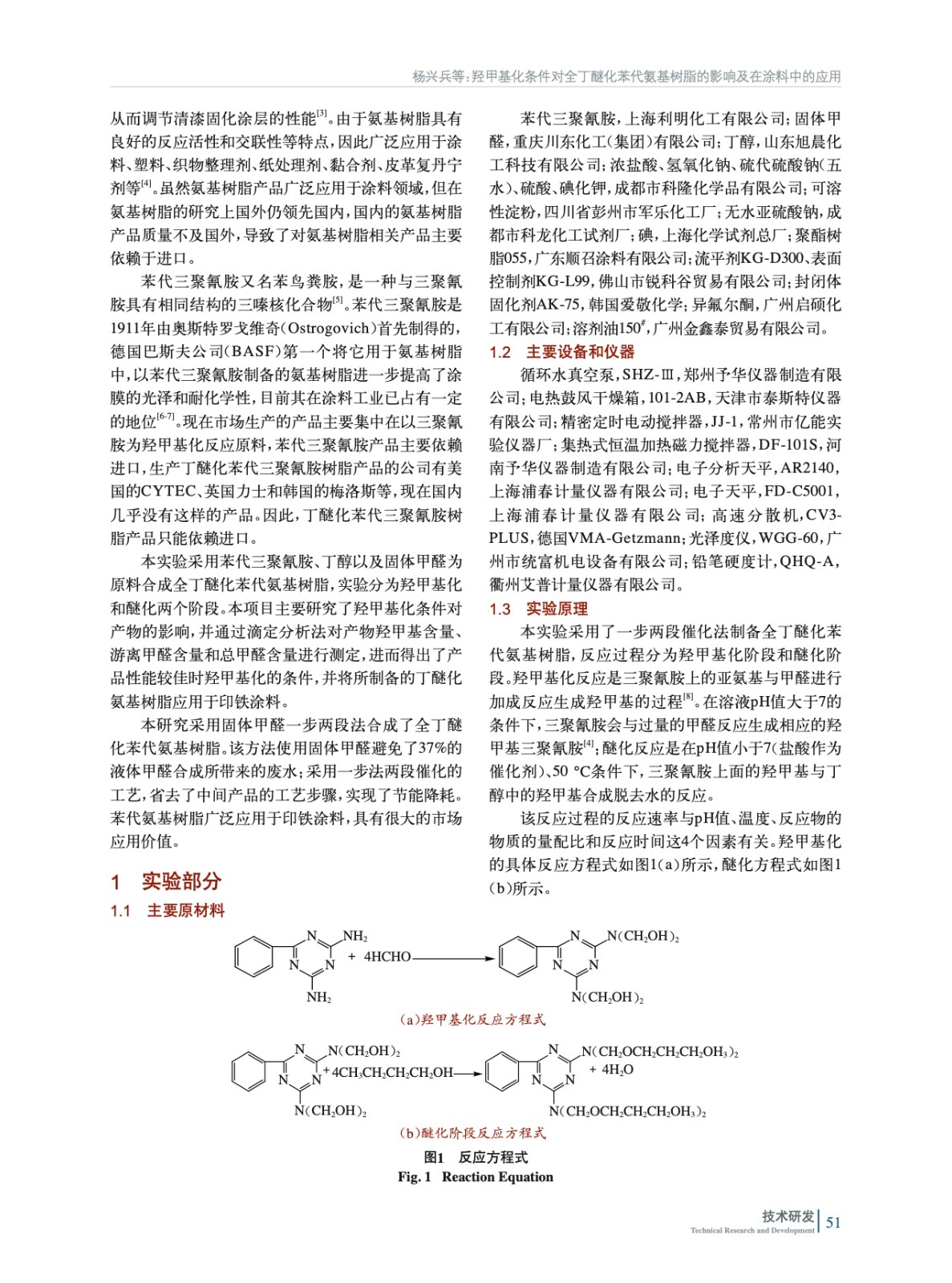

摘要：以固體甲醛、苯代三聚氰胺、丁醇為原料，采用一步兩段法制備出全丁醚化苯代氨基樹脂，研究了固體甲醛的用量及羥甲基化階段的時間對全丁醚化苯代氨基樹脂的影響；同時研究了不同用量的丁醚化苯代氨基樹脂對印鐵涂料的性能影響。研究結(jié)果表明：當(dāng)固體甲醛用量為5.2 mol、羥甲基化時間為120 min、羥甲基化溫度為60 ℃時羥甲基化較為徹底，此時的產(chǎn)品較好；丁醚化苯代氨基樹脂在印鐵涂料中可明顯提高涂料的耐水、耐溶劑、耐鹽、光澤度等性能，證明氨基樹脂具有固化交聯(lián)的作用。
