【納米技術】透明的韌性--用活性聚氨酯納米粒子制備高性能膠黏劑
專利配方中的“樹脂”和“彈性體”成分可用相當數(shù)量的納米分散體代替。圖5中的三角示意圖表明： 通過持續(xù)添加液態(tài)分散體，對粘合金屬的結構膠黏劑進行改性，可達到預期承受的載荷或粘接要求的材料。根據(jù)專利DE2916537［7］，將納米分散體加入到丙烯酸結構膠黏劑配方中，可獲得另一顯著結果。此時，耐候性是通過單懸臂測試［8］(帶50 g負載)來測試(圖6a)。一個耐氣候交變試驗周期包括7d VW P 1200(在-40 ℃和80 ℃/95%RH之間循環(huán))和7d蒸汽環(huán)境(80 ℃/95%RH)。

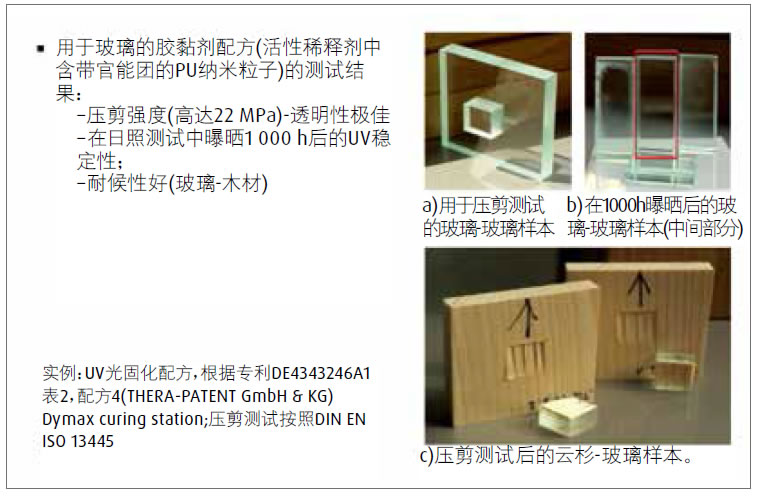

圖7 (a)根據(jù)DIN EN ISO 13445，用于測量UV固化玻璃粘合的壓剪強度的試樣；
(b)在1 000 h的日光曝曬測試后的粘合玻璃板，中間部分為納米分散體樣品；
(c)UV固化玻璃/木材不能粘貼在基材上；按紋理方向進行測試。
裂紋擴展是看作一種性能指標。在第一個試驗周期內(nèi)，傳統(tǒng)丙烯酸膠黏劑未通過試驗，相反，含納米分散體的試樣，可承受非常嚴峻的測試，即使經(jīng)過4次以上的測試周期，仍能保持穩(wěn)定(圖6b)。一些膠黏劑在載荷加至100 g后仍保持穩(wěn)定不變(圖中未顯示)。圖7顯示另一個潛在應用領域的示例。根據(jù)專利［9］，制備粘合玻璃及玻璃-木材(松樹和云杉)的UV固化膠黏劑。按照DIN EN ISO 13445方法，平均壓剪強度高達22 MPa，在某些情況下，甚至會撕裂玻璃(基體破損)。
用丙烯酸異冰片酯(IBOA)基PU納米分散體制備了具有良好透明度和耐UV的膠黏劑(如圖7b所示)。中間的樣本顯示在1 000 h曝曬測試后不變色。使用相同膠黏劑來粘合木材(松樹和云杉)和玻璃，木材表面的纖維撕裂(圖7c)。在耐氣候交變測試之后(在上述氣候條件下)，壓剪強度從8 MPa降至4 MPa。推測這是由木材分解造成的(通過明顯變色可知)。
往期推薦
-
-
《歐洲涂料雜志》（中文版）2024第3期
專題：顏料和填料 丙烯酸乳膠可持續(xù)發(fā)展的替代品 市場報告：填料和顏料市場 含納米二氧化鈦的涂料
-
-
《歐洲涂料雜志》（中文版）2024第1/2期
專題：防護涂料 生物基直接替代解決方案 當前研發(fā)情況和面臨的主要挑戰(zhàn) 年度調(diào)查：2023年回顧和2024年展望
-
-
《歐洲涂料雜志》（中文版）2023第12期
專題：粉末涂料 膠體二氧化硅在鍍鋅鋼水性PUD涂料中的應用 改善乳膠膜質量和涂料性能 具有生態(tài)效益的涂料性能
-
-
《歐洲涂料雜志》（中文版）2023第11期
專題：功能涂料 環(huán)氧涂料：用于低排放地坪的固化劑 防涂鴉聚氨酯應用的有機硅助劑 市場報告：性能高，銷量大
-
-
《歐洲涂料雜志》（中文版）2023第10期
專題：樹脂和助劑 技術論文：棄用包裝涂料中的聚四氟乙烯組分 鋅片可以作為鋅粉的可持續(xù)發(fā)展替代品 市場報告：涂料助劑市場逐趨穩(wěn)定
-
-
《歐洲涂料雜志》（中文版）2023第9期
專題：水性涂料 納米纖維素：有潛力的生物基材料 高性價比的綠色納米纖維素 市場報告：水性涂料的紫外線防護性能
-
-
《歐洲涂料雜志》（中文版）2023第7/8期
專題：生物基涂料 為涂料配方設計師合成一種新型固化劑 將光引發(fā)劑接枝到丙烯酸酯上 市場報告：生物基涂料市場正處于拐點
-
-
《歐洲涂料雜志》（中文版）2023第6期
專題：木器涂料 數(shù)字化和可持續(xù)發(fā)展轉型 提高表面耐久性和延長使用壽命 市場報告：工業(yè)木器涂料的堅實基礎
